Необходимость смонтировать детали так, чтобы они смогли перемещаться во время работы механизма, привела к изобретению простых и сложных шарнирных соединений. В этой статье мы поговорим об этом подробнее.

Что такое соединение шарнирное?

Устройство, при помощи которого две детали соединяются между собой, сохраняя подвижность вокруг общей оси, называют шарнирным соединением. Оно состоит из цапфы и обоймы. Устройство получило широчайшее развитие и видоизменение. Применяется в разных областях промышленности и народного хозяйства.

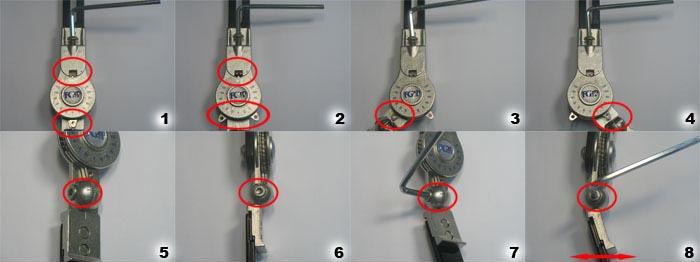

соединение шарнирное

В цилиндрическом шарнире цапфа обычно имеет вид стержня. Она впрессовывается в отверстия другой детали, которая называется обоймой. Простейшим примером шарнирного соединения являются дверные петли. Посмотрев на них внимательно, легко понять принцип действия устройства. Обе детали петель оснащены полыми цилиндрами, являющимися обоймами соединения. Штырь (обычно плотно впрессованный в один из них) — это палец.

Соединенные таким образом детали перемещаются вокруг общей оси. Цилиндрический шарнир встречается в простых и сложных механизмах. Он присутствует даже в обычном канцелярском степлере.

Сложные шарнирные соединения

Более сложное соединение шарнирное состоит из цапфы, впрессованной во внутреннюю обойму подшипника скольжения или качения, вращающейся в нем. Ни один электрический двигатель не может быть собран без применения этого узла. Ротор подвешен в статоре посредством цилиндрического шарнира с использованием подшипников скольжения или качения. Колеса железнодорожных вагонов закреплены к тележкам посредством шарнира, обоймой которого является букса, пальцем - ось колеса, скользящего в ней посредством роликового подшипника качения.

Шаровый шарнир

Существуют другие виды шарнирных соединений, способные обеспечивать большее количество степеней свободы вращающихся конструкций. Соединение деталей, при котором они перемещаются вокруг общего центра, называют шаровым шарниром. Цапфа в нем изготовлена в виде сферы.

шарнирное соединение своими руками

В отличие от цилиндрического, цапфа шарового шарнира обладает всеми степенями свободы. Будучи ограниченной только в своем месте положения, она обеспечивает деталям, сочлененным с ее помощью, возможность перемещения в разных направлениях.

Шаровый шарнир называют сферической кинематической парой. Корпус, вмещающий в себе шарообразную цапфу, обычно изготовлен из чугунного литья. Детали, собранные в такой узел, способны принимать положение под разными углами друг к другу. Для уменьшения трения поверхностей в шарнире цапфа специальными вкладышами защищена от соприкосновения с корпусом, заполненным смазкой. Пыльник закрывает шарнир от попадания грязи и предупреждает утечку смазки.

Все существующие механизмы изначально замечены в явлениях природы. Равно как и шаровый шарнир, очень напоминающий тазобедренные суставы и хребтовые позвонки человеческого организма.

Эволюция цилиндрического шарнира

Узел из двух цилиндрических шарниров с перпендикулярно размещенными цапфами применен в карданной передаче. Названа она именем Джероламо Кардано, описавшего ее в XVI веке.

шарнирное соединение труб

Цилиндрическая кинематическая пара изобретена английским физиком Робертом Гуком, применяется для передачи вращательного момента. Бесперебойную работу узла обеспечивает обязательное выполнение условия соосности частей приводного вала. В противном случае при определенных нагрузках соединение шарнирное начинает разрушаться. При нарушении соосности движения деталей целесообразно применять кардан с двумя крестовинами. Такой способ используют в том случае, если вращательный момент передается по осям, находящимся под углом. Добавление крестовины увеличивает количество степеней свободы, снимает нагрузки на цапфы и вилки, предупреждает их разрушение.

Использование

шарнирное соединение фреза

Использование шарнира Гука в автомобилестроении сделало возможным передачу вращательного движения от редуктора к колесам даже при наличии значительных углов сочленения элементов. Этот узел впоследствии лег в основу кулачково-дискового шарнира, состоящего из диска вилок и кулачков, применяющихся преимущественно в грузовиках.

ШРУС

Своеобразный мутант, полученный путем скрещивания шарового шарнира с карданом Гука, представляет совершенно новый вид соединения элементов. Он представляет собой деформированный шарикоподшипник, где внутренняя обойма приняла вид сферы с прорезями, а внешняя — сферы с канавками на внутренней поверхности. Оба кольца шлицевым соединением крепятся на приводной вал. Шарики, помещенные между ними, удерживает сепаратор.

Шарнир равных угловых скоростей при значительных углах поворота претерпевает большие нагрузки. «Вывернутые колеса» при номинальных скоростях чреваты повреждениями узла.

ШРУСы подлежат обязательной герметизации пыльниками. Их место эксплуатации способствует попаданию внутрь шарнира пыли и влаги, быстро выводящих его из строя. Абразивы и коррозия разрушают канавки, шарики, убивают сепаратор. На современных автомобилях применяют весьма надежное соединение шарнирное, загерметизированное в кожухе, способствующем полному использованию его ресурса.

Виды шарнирных соединенийШарнирное соединение требует периодических осмотров резинового чехла. Сохранение его целостности защищает узел от попадания загрязнений. При обнаружении нарушения его герметичности желательна замена всего шарнира.

Нетрадиционные шарниры

Оригинальное применение нашло цилиндрическое соединение в изготовлении мебельной продукции. Дверцы, жалюзи, декоративные перегородки, собранные из реек, стали доступными с появлением на рынке деревообрабатывающих фрез. Наличие небольшого станка поможет легко изготовить шарнирное соединение своими руками.

Проход кромочной фальцевой фрезой формирует черновой паз на одной из узких граней деревянной рейки. Затем его проходят пазовой фасонной фрезой для получения фигурной канавки.

С другой стороны формируется шип. Его получают двумя чистовыми проходами. Поможет изготовить цилиндрическое шарнирное соединение фреза кромочная фигурная. После скругления кромок рейка принимает законченный вид.

Поочередно закрепляя на фрезерном станке соответствующую фрезу и пропуская вдоль нее деревянную заготовку, выполняют изготовление шарнирных соединений. Собрав рейки шип-в-паз, получают гибкий листовой материал, способный в зависимости от ширины деталей и плотности соединений сворачиваться в трубку до 15 см в диаметре.

Трубные шарниры по своему устройству имеют много общего с ШРУСами: две сферические обоймы, между которыми в канавках расположены шарики, удерживаемые сепаратором. Использование фторопластового кольца обеспечивает радиальное уплотнение соединения. Внутренняя обойма подсоединена к одному концу трубопровода, наружная - к другому.

Таким образом, оба трубопровода имеют возможность свободно вращаться во все стороны друг относительно друга. Взаимную фиксацию обойм обеспечивают шарики, находящиеся между ними.

Изготовление шарнирных соединенийСливно-наливные элементы трубопроводов работают в условиях частого изменения направления подачи транспортируемого вещества. Для ускорения передислокации на таких магистралях применяют шарнирное соединение труб. Оно может быть использовано в нефтедобывающей, нефтехимической, пищевой или газовой промышленности.

Подведем итог

В современном мире, куда ни кинешь взгляд, всюду шарниры: куклы и наушники, колеса и башенные краны, детские управляемые машинки и качающиеся коечки - все изготовлено с использованием их. Иногда они видоизменены до неузнаваемости.
