Система охлаждения двигателя газельОчевидно, что система охлаждения одна из важнейших для двигателя, и газель в этом смысле не исключение. Но, несмотря на схожие конструктивные решения, всё-таки есть отличия для разных модификаций, и именно эти отличия, для разных двигателей газели мы и рассмотрим.

Особенности систем охлаждения двигателей для газели

В подавляющем большинстве случаев, используется жидкостная, закрытого типа с принудительной циркуляцией система охлаждения двигателя. Газель, вернее применяемые двигатели – охлаждаются именно таким образом. Главное достоинство такой системы охлаждения – простая конструкция, отсутствие сложностей в обслуживании, высокая надёжность и ремонтопригодность.

Основной особенностью является одновременный ременный привод, как центробежного насоса, так и вентилятора, и за качеством, а также износом этого ремня стоит следить особенно внимательно. В более свежих модификациях используется электропривод вентилятора, что облегчает обслуживание. В остальном эта система не требует вмешательства, особенно если её промывать не реже чем раз в полтора-два года, меняя охлаждающую жидкость, и делать диагностику раз в полгода – год. Тогда эта система будет работать и не потребует вмешательства. Наиболее подходящим для сравнения разных типов является наиболее распространённый двигатель. Итак, система охлаждения газель 406 схема, которой довольно проста (406 это модификация двигателя ЗМЗ-406).

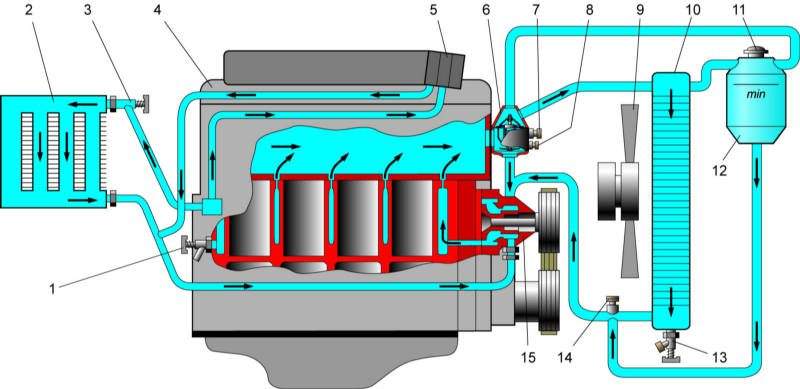

Система охлаждения двигателя 406 Газель (ГАЗ-33021, 2705)

Схема системы довольно проста. Приводной вал вентилятора, одновременно приводит во вращение насос, который обеспечивает циркуляцию охлаждающей жидкости в системе. Контроль температуры осуществляет датчик, термостат регулирует циркуляцию, есть также датчик защиты от перегрева и датчик контроля температуры двигателя. В целом, циркуляция жидкости осуществляется по двум контурам, большому, или малому, в зависимости от температурного режима работы двигателя. И здесь есть множество претензий к производителю, поскольку использование пластиковых лопастей в помпе, не самых качественных термостатов и конструктивные особенности радиатора приводят к тому, что очень часто происходит перегрев двигателя.

Это летом, а вот зимой эти же особенности не позволяют прогреть кабину и в ней просто холодно. Парадокс, но бывает и зимой в кабине холодно – а двигатель перегревается. В последнее время, особенно на модификациях с электроприводом вентилятора эти проблемы в большей части решены. Но если у вас машина старше 4-х лет, небольшая модернизация (замена помпы, запирающий кран на малый контур системы циркуляции, замена крана печки) обойдётся своими силами в 6-10 тысяч рублей, часа три работы, и позволит почти полностью устранить эти проблемы. Заметим, что чем дольше в производстве находится двигатель, тем надёжнее все системы, например система охлаждения Газель бизнес 4216, на старте производства не выдерживала никакой критики, даже по сравнению с недочётами 406 двигателя, но со временем и тут значительную часть проблем производитель уже решил. Давайте сравним 406 и 405-й двигатель для газели,

Система охлаждения двигателя Газель 405 (ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь)

Прежде всего, у 405-го двигателя больше диаметр поршня, это потребовало определённых конструктивных изменений, поэтому система охлаждения модификации Газель 405 имеет отличия, схема в целом такая же, как у 406, но между цилиндрами присутствуют характерные прорези – щели, которые существенно улучшают охлаждение двигателя. Обратная сторона такого решения – ослабление прочности конструкции, поскольку жесткость верхней части двигателя при наличии таких прорезей снижается. В остальном, система охлаждения надёжна, и соответствует современным стандартам, как и сам двигатель, разработанный под требования ЕВРО-III, и заменивший (вместе с 409-й модификацией) остальные модели ДВС для Газелей.

Из особенностей системы охлаждения стоит отметить возросшую сложность, труднодоступность некоторых узлов и лучшую работу с антифризами (а не тосолами). Несмотря на то, что сам 405-й двигатель требует профессионального обслуживания, система охлаждения по-прежнему может быть, и обслужена и отремонтирована собственными силами. Заметим, что в отличие от 406-го двигателя, эта система не требует доработок, служит надёжно и долго, не требуя ремонта. С другой стороны, есть недостаток – при выходе из строя, эксплуатация машины невозможна, а согласитесь – нанять машину для перевозки мебели на дачу, и застрять по дороге это не самое хорошее приключение. Поэтому системе охлаждения на 405-м двигателе необходимо уделять внимание, и чем чаще – тем лучше. Кстати на 402-й модификации газели, движение можно продолжать даже при наличии некоторых неисправностей в системе охлаждения.
Система охлаждения двигателя газель 405

Система охлаждения газель 402 (ГАЗ – 33021, «Газель-фермер» ГАЗ-330273)

Если Вы живетё за городом, и вам понадобилось нанять газель с грузчиками, то полноприводная версия «Газель-фермер», то — что надо. Кроме высокой проходимости, она имеет, наверное, наилучший запас прочности по отношению к неисправностям, несмотря, на которые можно продолжать движение. Уж если у Вас возникла необходимость заказать грузоперевозки, а Москва сегодня предлагает множество вариантов, то уточните, какую модификацию газели предложат, ведь если 402-я завелась – то она точно доедет до места назначения. Но если вернутся к нашему вопросу, то система охлаждения двигателя, (402 газель тут не исключение), является действительно критичной, и, к сожалению, для машин ГАЗ, одной из проблемных систем. Поэтому стоит учесть несколько советов – рекомендаций, которые помогут избежать серьёзных проблем.

Система охлаждения на газели, основные узлы и обслуживание

Прежде всего – расширительный бачок, системы охлаждения на газелях очень чувствительны к уровню охлаждающей жидкости. Имеет смысл возить с собой некоторый запас антифриза (тосолы газель не любит), и доливать при необходимости.

Кроме того, стоит взять в привычку некоторые правила:

  • - уровень охлаждающей жидкости проверять как можно чаще;
  • - перед поездкой, особенно дальней, рукой провернуть вентилятор охлаждения, чтобы убедится в его свободном вращении;
  • - перед запуском двигателя, осмотреть помпу, термостат и прокладки. Это займёт пару минут, но Вы будете уверены, что нет протечки;
  • - при остановке двигателя, у некоторых модификаций начинает «кипеть» радиатор. Ничего страшного – проблема в том, что после остановки прекращается циркуляция охлаждающей жидкости, и она может закипеть в локальном объёме. Для того чтобы этого не происходило, заглушите двигатель, поворотом ключа, не вынимая его. Это даст возможность вентилятору «доработать» и жидкость не закипит;
  • - никогда не открывайте капот для улучшения охлаждения! На скорости его может сорвать и проблем не избежать. Если не хотите модернизировать систему охлаждения – прорежьте «жабры», со стороны водителя снизу и сверху капота так, чтобы зимой их можно было закрыть изнутри. Эти отверстия улучшат вентиляцию моторного отсека, и не будут угрожать срывом капота;
  • - следите за состоянием системы охлаждения, своевременно промывайте, меняйте охлаждающую жидкость и используйте антифризы.

Соблюдая эти нехитрые рекомендации, Вы значительно увеличите срок службы системы охлаждения и избавитесь от проблем, возникающих из-за выхода её из строя.
