Основные технологические этапы производства водостоков:

  • Резка металла
  • Изготовление замка
  • Гибка трубы
  • Осадка замка на водосточной трубе
  • Изготовление колен водостоков
  • Гибка желобов
  • Изготовление элементов крепежа

Предлагаем рассмотреть самый экономичный комплект для производства водостоков, для этого необходимо определить перечень ручного оборудования:

  1. Листогибочный станок или фальцегиб;
  2. Гильотина или роликовый нож для листогиба;
  3. Вальцы (вальцовочный станок);
  4. Фальцеосадочный станок;
  5. Зиговочная машина (зиговка);
  6. Инструмент для гибки металла и изготовления колец;
  7. Ножницы рычажные.

Позвоните специалисту для подбора оборудования 8(916)8116153.

Основным материалом при изготовлении водосточных систем является оцинкованная тонколистовая сталь от 0,5 до 1,3 мм, иногда используется окрашенный материал. Подбирать оборудование необходимо по ширине и толщине обрабатываемого материала.

Оптимальным материалом при производстве является окрашенная или оцинкованная сталь толщиной до 0,8 мм. Для этого материала подбираем оборудование по основным производимым операциям:

  • Раскрой производим на гильотине или с помощью роликового ножа (например гильотина сабельного типа MetalMaster MG-1300 или более крупная гильотина на MetalMaster MTG1315).
  • Гибку замка для водосточной трубы предлагается производить польским листогибом MetalMaster LBM 215, также его можно применять и для других видов работ, но возможно заменить фальцегибочным станком.
  • Вальцовку производим с помощью станка MetalMaster MSR-1308.
  • Замок закрываем на фальцеосадочном станке (например SM-1300).
  • Замки при производстве колена водостока изготавливаем на зиговочной машинки MetalMaster TZ-08.

Все выбранное оборудование работает с металлом до 0,8 мм.

Описание основных операций:

1. Резка металла

Для резки металла при производстве водостоков применяются ручные гильотины. Рабочая длина гильотин определяется в зависимости от того, какой максимальной длины предполагается изготавливать прямолинейные элементы при производстве водостоков (желоба, трубы).



























2. Изготовление замка для водосточной трубы

Для изготовления замка на трубах при производстве водостоков ручным способом используются фальцегибочные станки или листогибочные станки. На данный момент доступны фальцегибочные только отечественного производителя. Максимальная необходимая рабочая длина 1250 мм.

3. Гибка трубы (изготовление водосточной трубы)

Гибка заготовки с изготовленным замком в трубу осуществляется с помощью ручных вальцев. Длина изготавливаемой трубы ограничена рабочей длиной фальцегиба, т.е. вальцы тоже могут иметь максимальную длину 1250 мм — MSR1308. Однако если приобрести ручные вальцы с рабочей длиной 2000 мм появляется возможность производить водосточные желоба длиной 2000 мм, что значительно ускоряет процесс производства и монтажа водостоков. Все зависит только от доступного бюджета на покупку станков для производства водостоков.

4. Осадка замка на трубе на фальцеосадочном станке

Осадка фальца на трубе производится с помощью фальцеосадочных станков типа SM-1300. На Российском рынке представлен широкий ассортимент ручных фальцеосадочных станков отечественного и европейского производства.

5. Изготовление колена

Для изготовления колен водостоков, а также для изготовления заглушек желобов применяются зиг-машины TZ08 (отбортовочные станки RM-08). С их помощью производится отгиб кромок, изготовление замков для соединения труб, резка труб и желобов, а также гофрирование водосточных труб для их соединения.

6. Гибка желобов

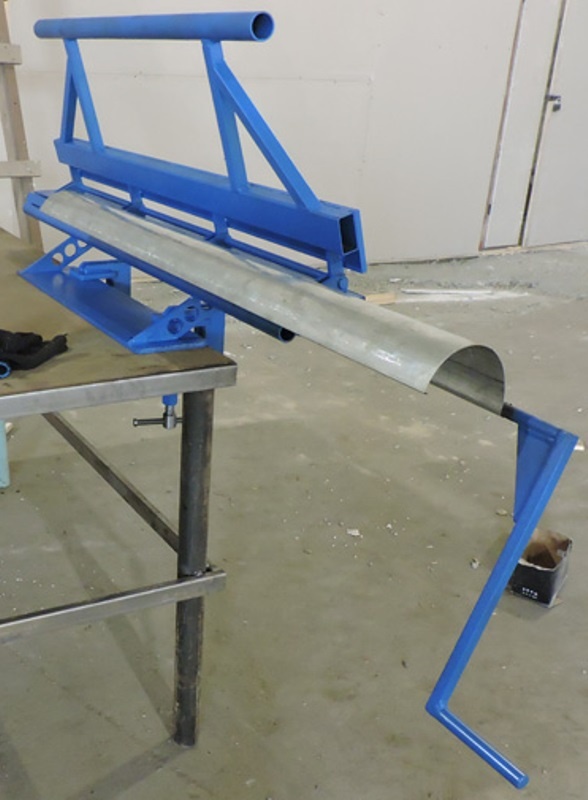

Гибка желобов производится с помощью ручных вальцев, например MSR1308.

7. Изготовление элементов крепежа

Для изготовления элементов крепежа (кронштейнов) требуется нарезать заготовки из полос металла, частично согнуть по радиусу (часть, в которую будет ложиться желоб или труба) и отогнуть под острым углом вторую часть для крепления на стену. Для этого используем рычажные ножницы HS-6 и инструмент для радиальной гибки кронштейнов (инструмент для гибки металла и изготовления колец MB10-6).

Для отгиба кронштейнов под углом наиболее удобно применять кронштейногибы.

Приведем пример по изготовлению водосточной системы:
Размеры здания для которого необходимо сделать водосточную систему составляют 6×8 м. Водосточные желоба готовим для широких сторон, для этого понадобится 3 оцинкованных листа размером 1250х2000 мм (толщина 0,55 мм).
С помощью гильотины готовим заготовки для желобов и водостоков относительно диаметра (140 мм):

1.     Для желобов — 8 листов 460х1250 мм

2.     Для водостоков — 6 листов 900х1250 мм

На подготовленных и раскроенных заготовках для желобов с помощью листогиба  (или фальцегибочного станка FG-1300) изготавливаем плотный фальц (он служит для создания ребра жесткости), а на листах для водостока готовим замок. Для дальнейшей работы используем вальцы, на них мы придаем изделиям полукруглую и круглую форму, на водостоке после проката закрываем замок с помощью фальцеосадочной машины, также можно использовать подручный инструмент.

Изготовление водосборной воронки, для этого нам понадобится зиговочная машина. Подготавливаем необходимые материалы для изготовления конуса и цилиндра с максимальным диаметром 250, а минимальный 140 мм, все эти элементы соединяем с помощью специальной насадки на зиговочной машине. Для нашего примера достаточно 2 воронки.


Подготовив 9 метров желобов, 6 метров водостоков и 2 воронки, изготавливаем крепления – держатель желоба и держатель водостока. Их мы будем производить из полосы с помощью инструмента для гибки металла и изготовления колец MB10-6.

Подготовив крепления для водостоков используем зиговку TZ-08 (RM-08), изготавливаем на трубах зигование или гофрирование для соединения труб между собой.

Подготовив все необходимые элементы приступаем к монтажу, не забывая про уклон.

Минимальная стоимость оборудования составит от 165 000 руб. состоящего из:

  1. Фальцегиб FG-1300 - 34 000 руб. (Листогиб LBM215 — от 64 000 руб.)
  2. Вальцы MSR1308 — от 36 000 руб.
  3. Фальцеосадочный станок SM-1250 — 45 000 руб.
  4. Зиговочная машина TZ-08 (RM-08) — от 11 900 руб.
  5. Гильотина MG-1300 — от 27 000 руб. (MTG1315 — от 75 000 руб.)
  6. Рычажные ножницы — от 4 000 руб.
  7. Инструмент для гибки металла и изготовления колец MB10-6 — от 4 900 руб.
  8. Прочий инструмент — от 2 000 руб.

Все перечисленное оборудование может использоваться не только для изготовления водосточных систем. Вы можете также производить отливы, откосы, карнизы, кровельные элементы и т.д.

Более подробную информацию по оборудованию его технические характеристики и цены можно получить по тел. 89168116153 или посмотреть на сайте www.machwork.ru
